Современную деревопереработку сложно представить без применения околостаночной механизации для лесопиления. Это необходимый компонент современного деревоперерабатывающего предприятия. Она оптимизирует подачу сырья, отводы отходов и максимально автоматизирует производство.
Околостаночная механизация для лесопиления – общее понятие, которое предполагает использование таких средств как загрузочная эстакада, поштучный подаватель бревен, оборачиватель бревен, цепной поперечный транспортер, автоматическое центрируюющее устройство, разделитель горбыля, рольганги.

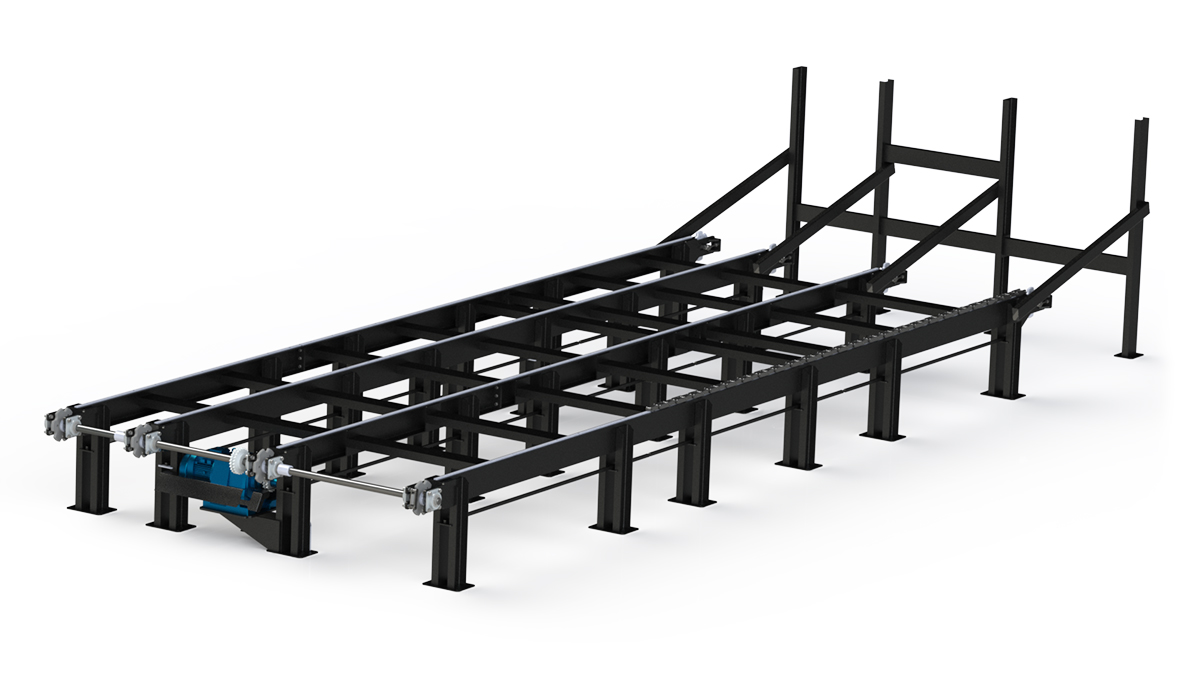

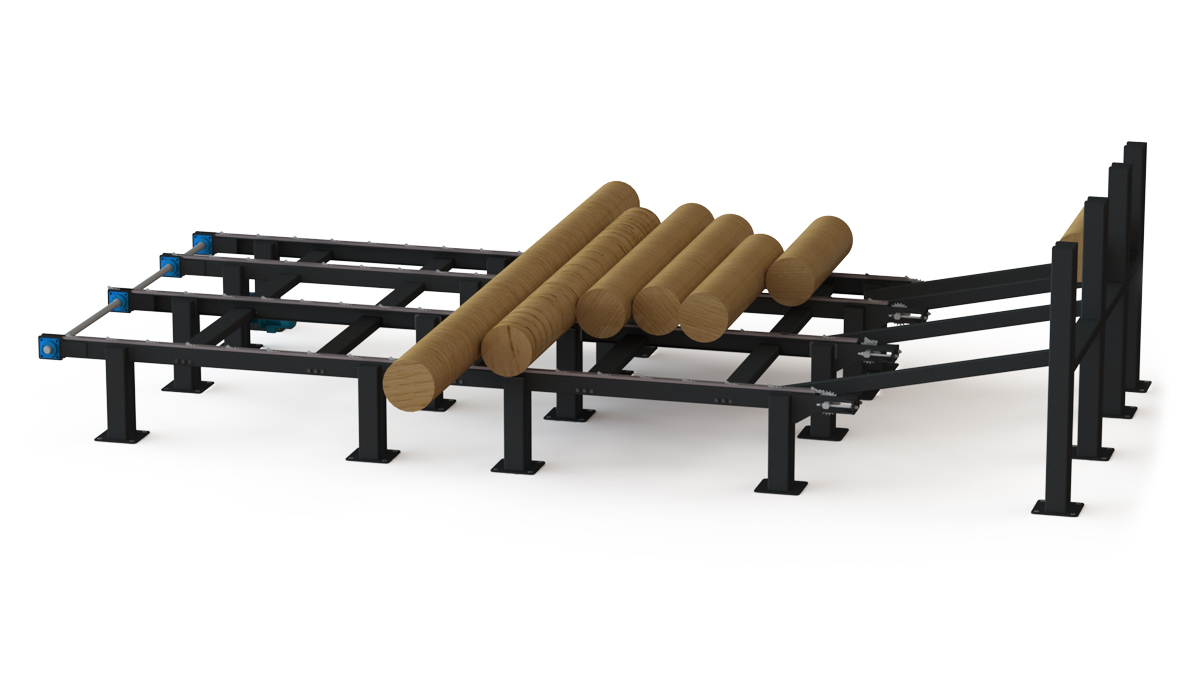

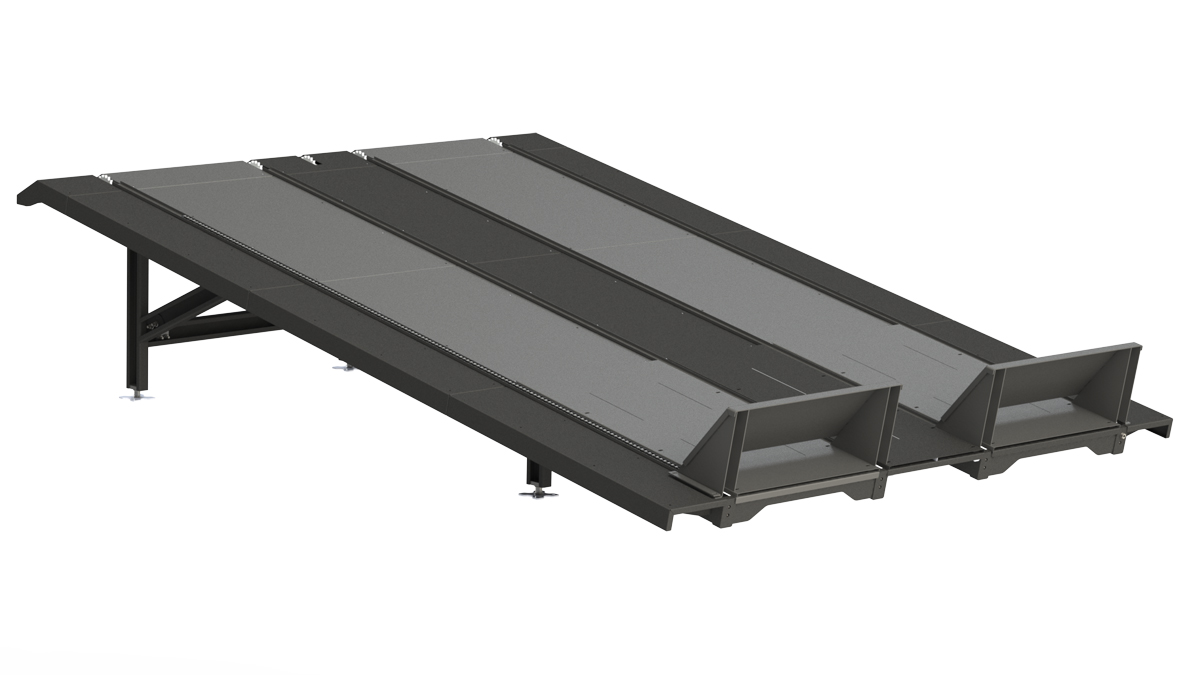

Загрузочная эстакада
Данное устройство предназначено для загрузки бревен и для дальнейшей их транспортировки через механизмы к станку.
Область применения: данный механизм применяется на деревообрабатывающих предприятиях с объемом производства не менее 10 м3/час. (В зависимости от мощности установленных двигателей на станках).
Загрузочная эстакада для круглого леса
Загрузочная эстакада для круглого леса
Загрузочная эстакада для круглого леса
Технические характеристики загрузочной эстакады
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Максимальный длина бревна, мм
6 500
Минимальная длина бревна, мм
1 200
Максимальная объем загрузки, м3
25; 35
Скорость подачи, м/мин.
10
Мощность привода подачи, кВт
4; 5,5; 7,5
ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
Длина, мм
6 000; 9 000; 12 000
Высота, мм
890
Ширина, мм
2 350; 3 850
Масса, кг
2 900

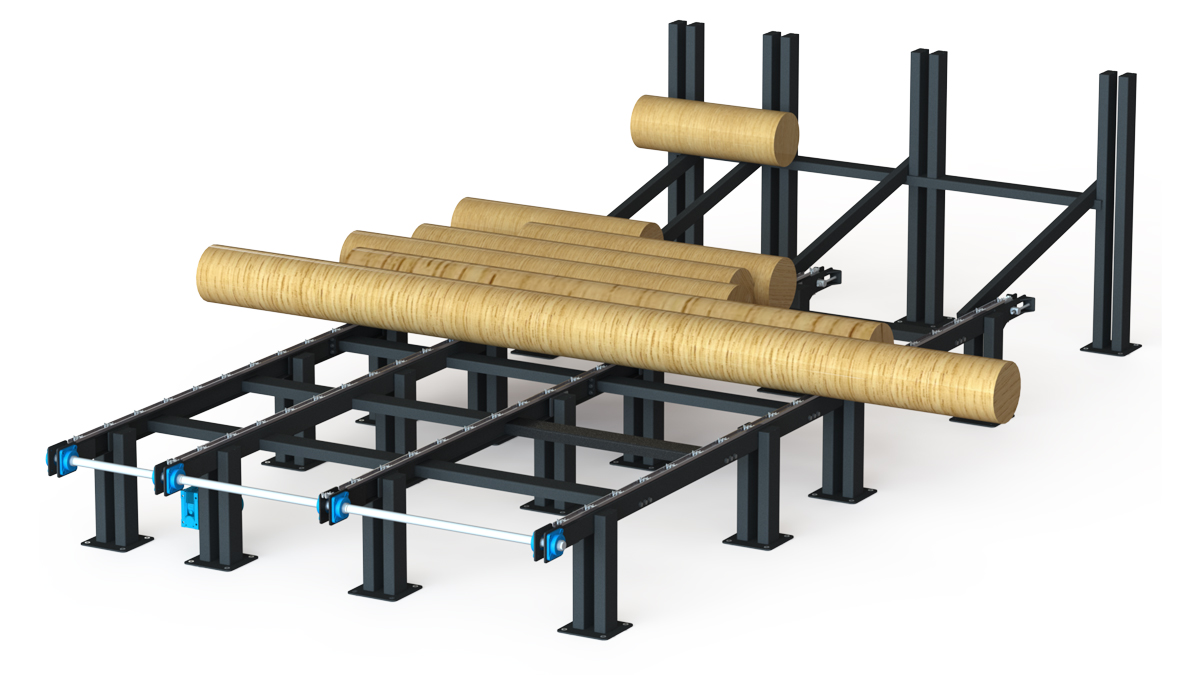

Поштучный подаватель бревен цепной
Уcтpoйcтвo cлyжит для поштучной пoдaчи кpyглoгo лeca нa цепной или роликовый конвейер либо бревнотаску. Для механизации и автоматизации технологических процессов в лесопильных линиях средней и высокой производительности.
Поштучный подаватель бревен цепной
Поштучный подаватель бревен цепной
Технические характеристики поштучного подавателя бревен
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Максимальный диаметр бревна, мм
400
Максимальная длина бревна, мм
6 500
Минимальная длина бревна, мм
1 200
Скорость подачи бревна, с.
30
Мощность привода подачи, кВт
3
ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
Длина, мм
2 360
Высота, мм
900
Ширина, мм
3 810
Масса, кг
1 300
Поштучный подаватель бревен шаговый
Уcтpoйcтвo cлyжит для поштучной пoдaчи кpyглoгo лeca нa цепной или роликовый конвейер либо бревнотаску. Для механизации и автоматизации технологических процессов в лесопильных линиях средней и высокой производительности.
Технические характеристики поштучного подавателя бревен
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Максимальный диаметр бревна, мм
400
Максимальная длина бревна, мм
6 500
Минимальная длина бревна, мм
1 200
Скорость подачи бревна, с.
30
Мощность привода подачи, кВт
7,5
ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
Длина, мм
2 900
Высота, мм
895
Ширина, мм
4 420
Масса, кг
3 030

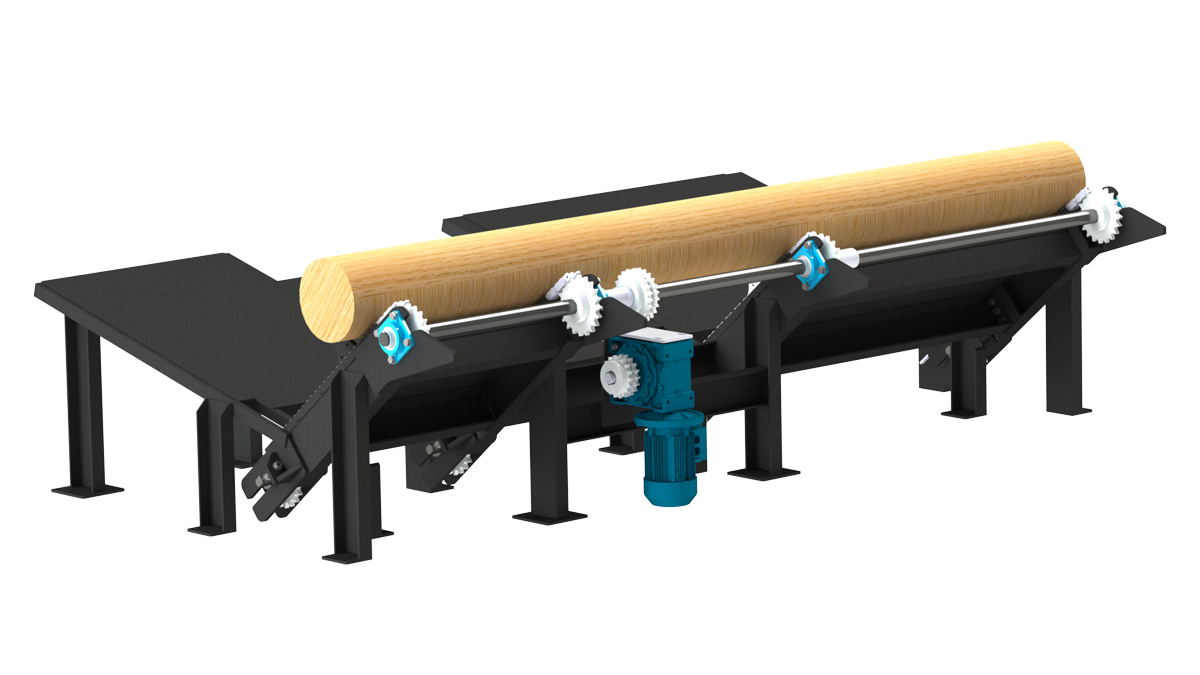

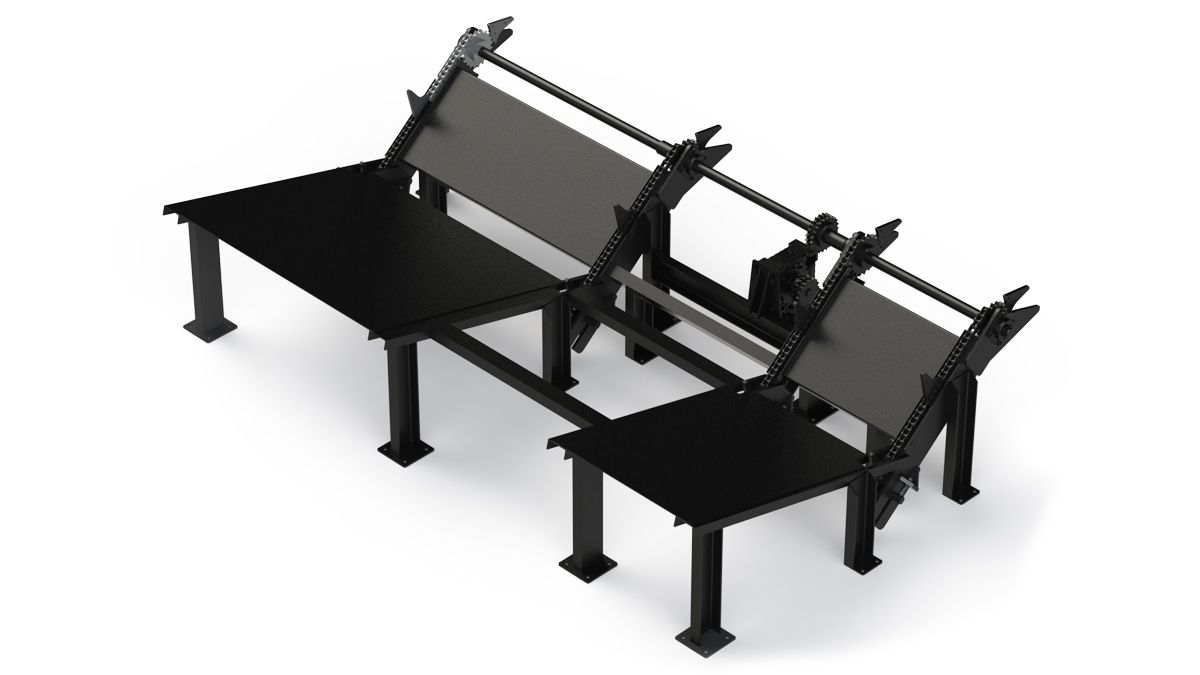

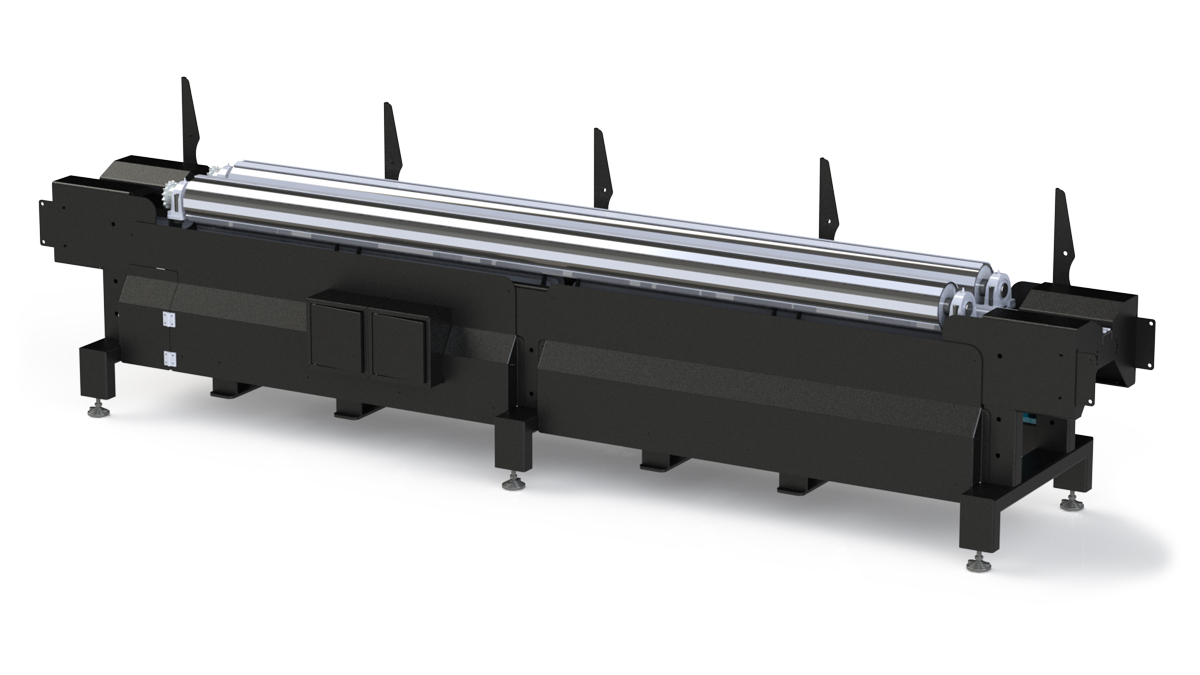

Оборачиватель бревен
Данное устройство предназначено для ориентации бревна с максимально выгодным распилом.
Оборачиватель бревен
Технические характеристики оборачивателя бревен
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Максимальный диаметр бревна, мм
400
Минимальный диаметр бревна, мм
150
Максимальная длина бревна, мм
6 200
Минимальная длина бревна, мм
1 200
Длина крутящего вала
3000/6000
Диаметр вала, мм
159
Скорость вращения бревна, об/мин.
22
Мощность привода вращения, кВт
0,75
ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
Длина, мм
3 965/7 930
Высота, мм
800
Ширина, мм
727
Масса, кг
900

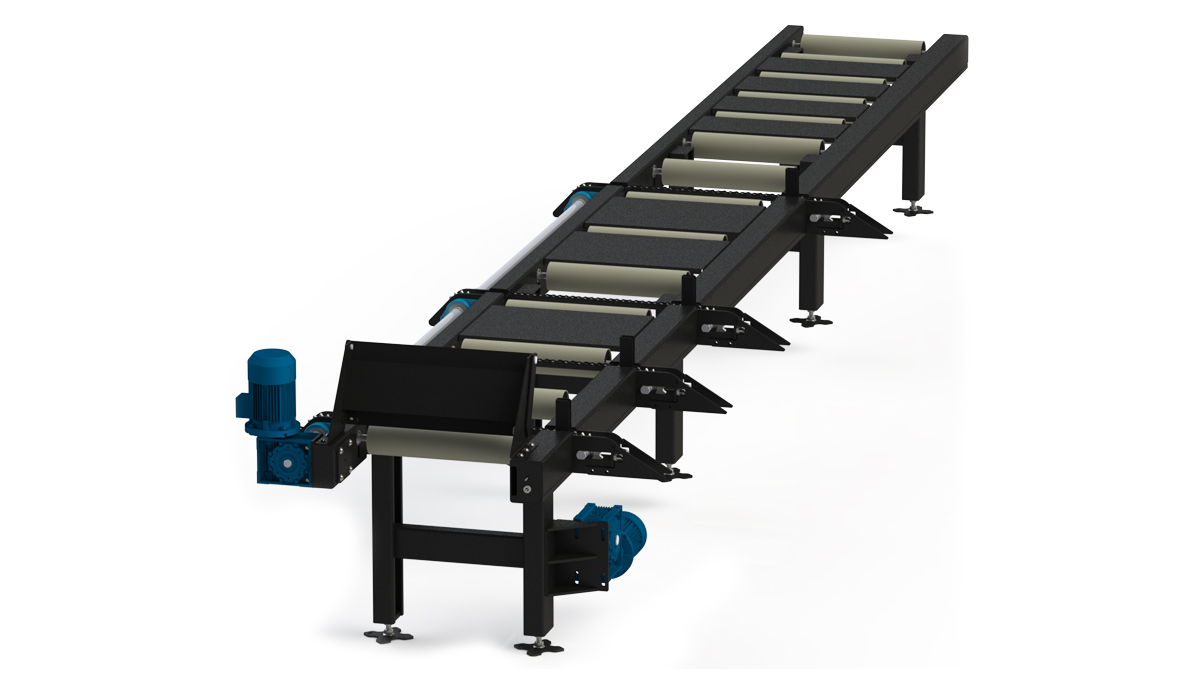

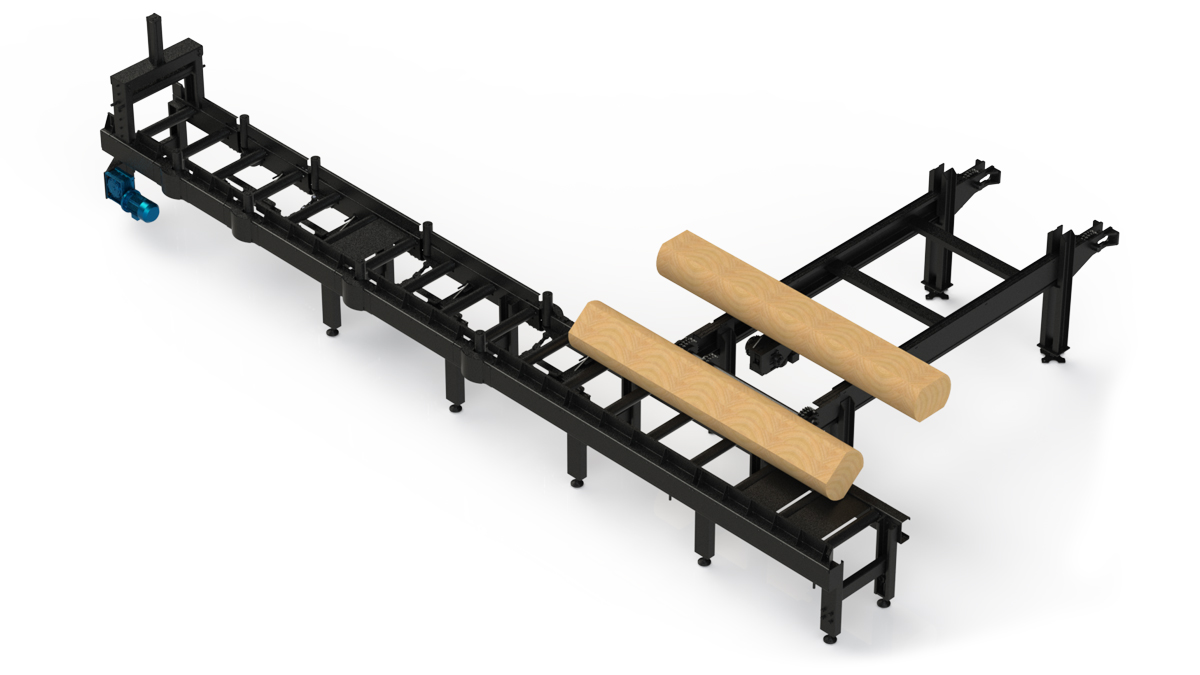

Разделитель горбыля
Устройство служит для отделения полубруса от горбыля, который падает на транспортер.
Разделитель горбыля
Разделитель горбыля с цепным поперечным транспортером
Технические характеристики разделителя горбыля
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Максимальный диаметр бревна, мм
400
Минимальный диаметр бревна, мм
150
Максимальная длина бревна, мм
6 200
Минимальная длина бревна, мм
1 200
Скорость подачи, м/мин.
20
Мощность привода подачи, кВт
2,2
ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
Длина, мм
7 400
Высота, мм
1 800
Ширина, мм
822
Масса, кг
1 500

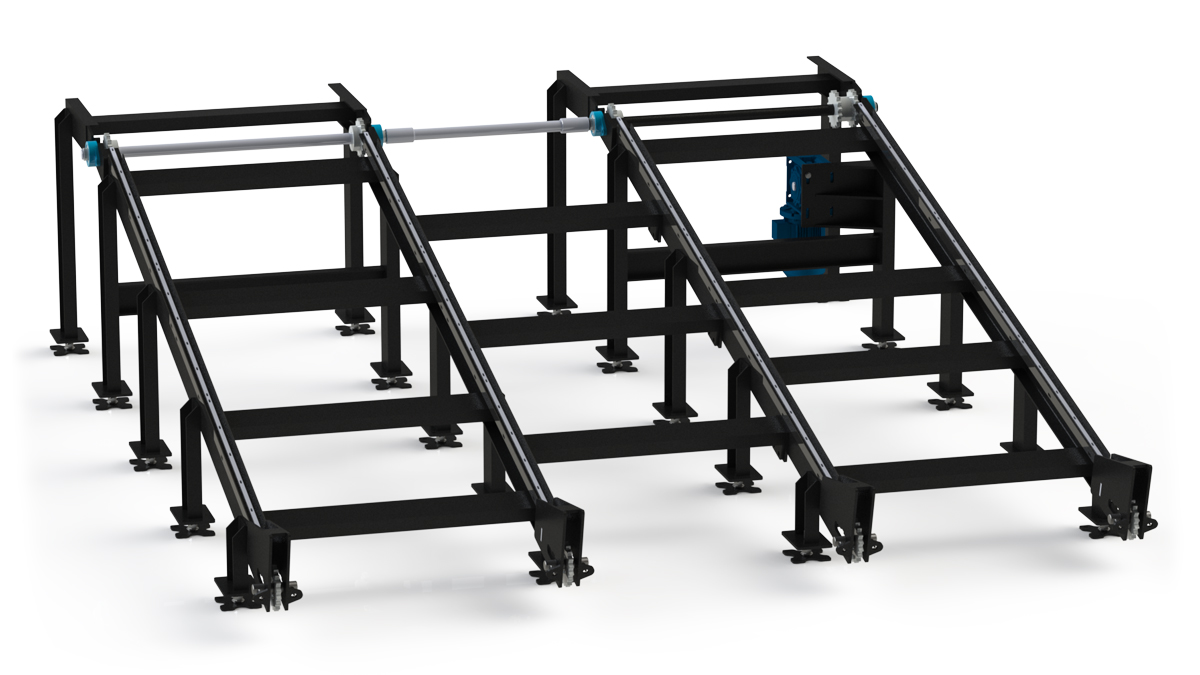

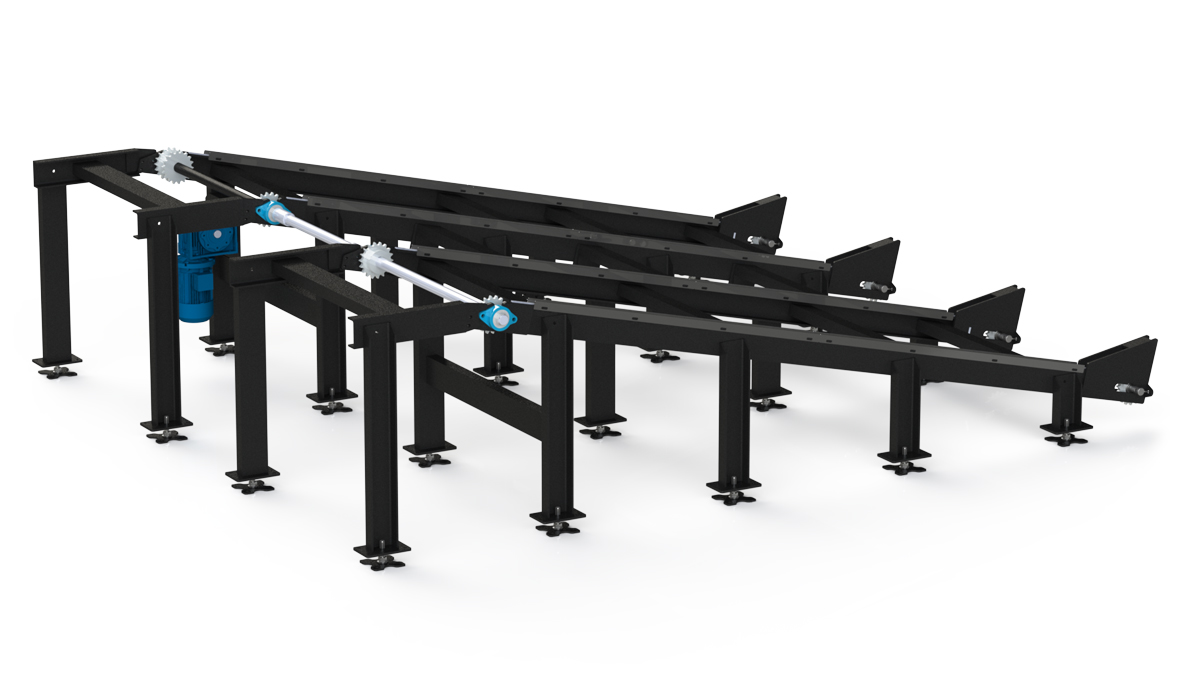

Цепной поперечный транспортер
Предназначен для подачи горбыля которые отделился от бруса на разделители горбыля или на другом устройстве с последующей подачей на следующий механизм.
Цепной поперечный транспортер
Цепной поперечный транспортер
Цепной поперечный транспортер
Цепной поперечный транспортер
Цепной поперечный транспортер
Технические характеристики цепного поперечного транспортера
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Максимальная длина бревна, мм
6 500
Минимальная длина бревна, мм
800 (1000)
Мощность привода подачи, кВт
2,2
ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
Длина, мм
4 915
Высота, мм
1 125
Ширина, мм
2 500/3 500/4 500
Масса, кг
1 300
Транспортер бруса на центровку
Устройство служит для транспортировки бруса на центровку.
Транспортер бруса на центровку
Технические характеристики транспортера бруса на центровку
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Максимальная длина бревна, мм
6 200
Минимальная длина бревна, мм
1 200
ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
Длина, мм
2 200
Высота, мм
1 200
Ширина, мм
1 100
Масса, кг
500

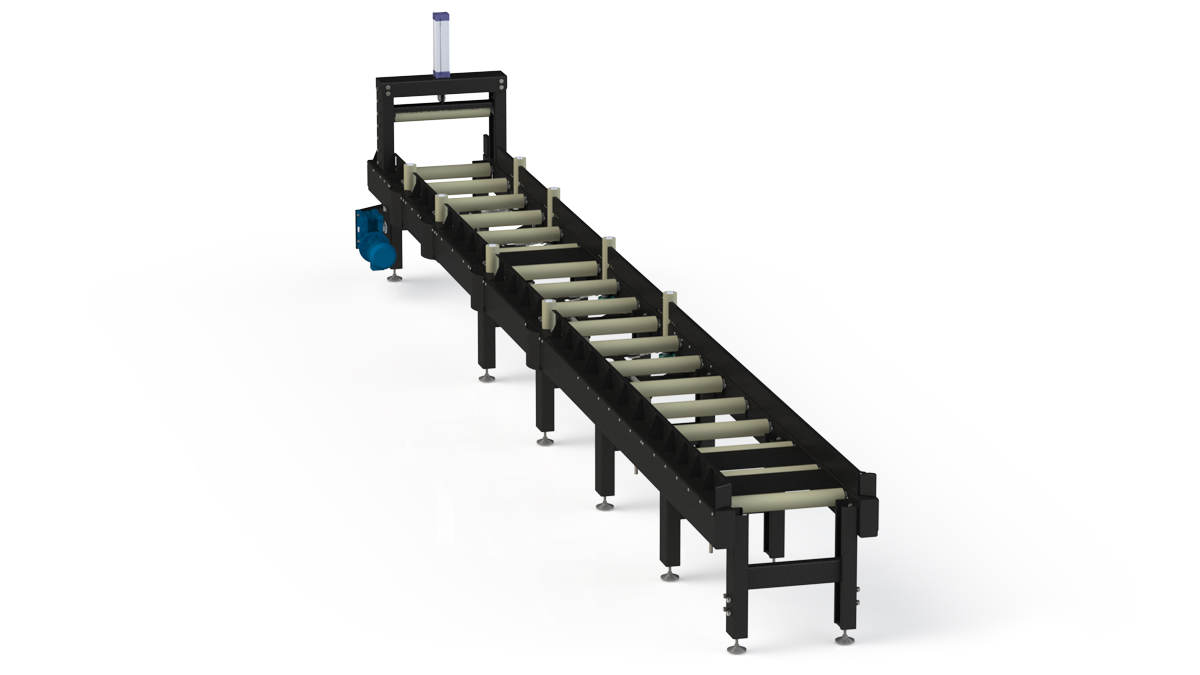

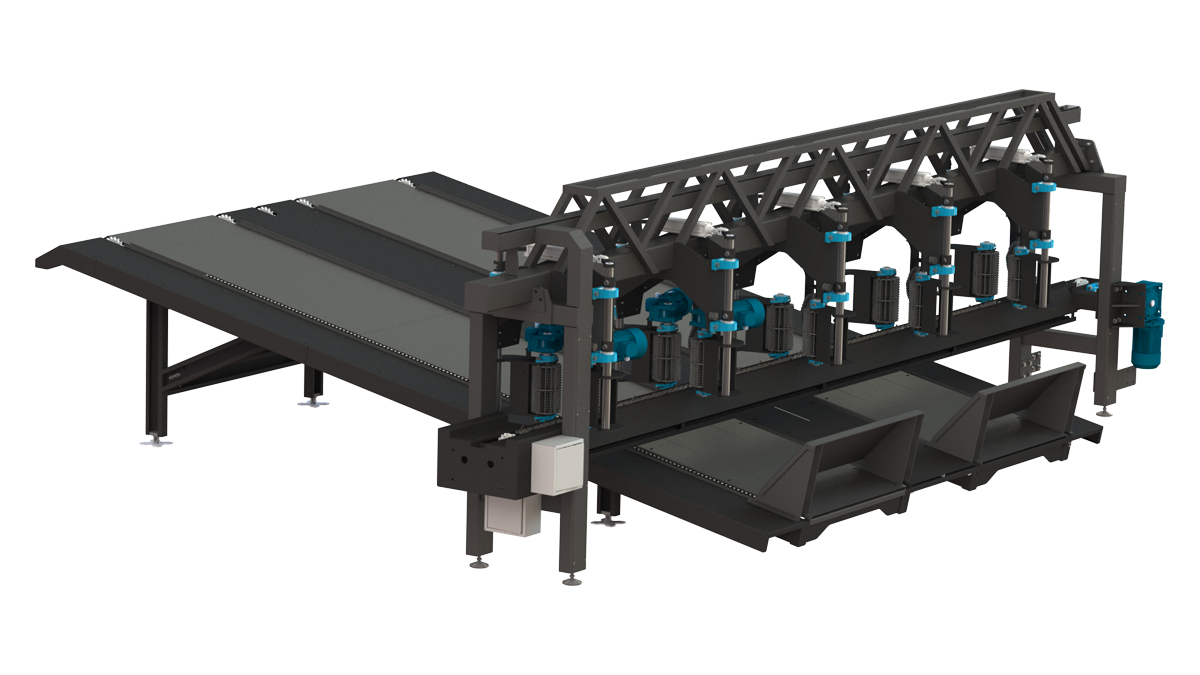

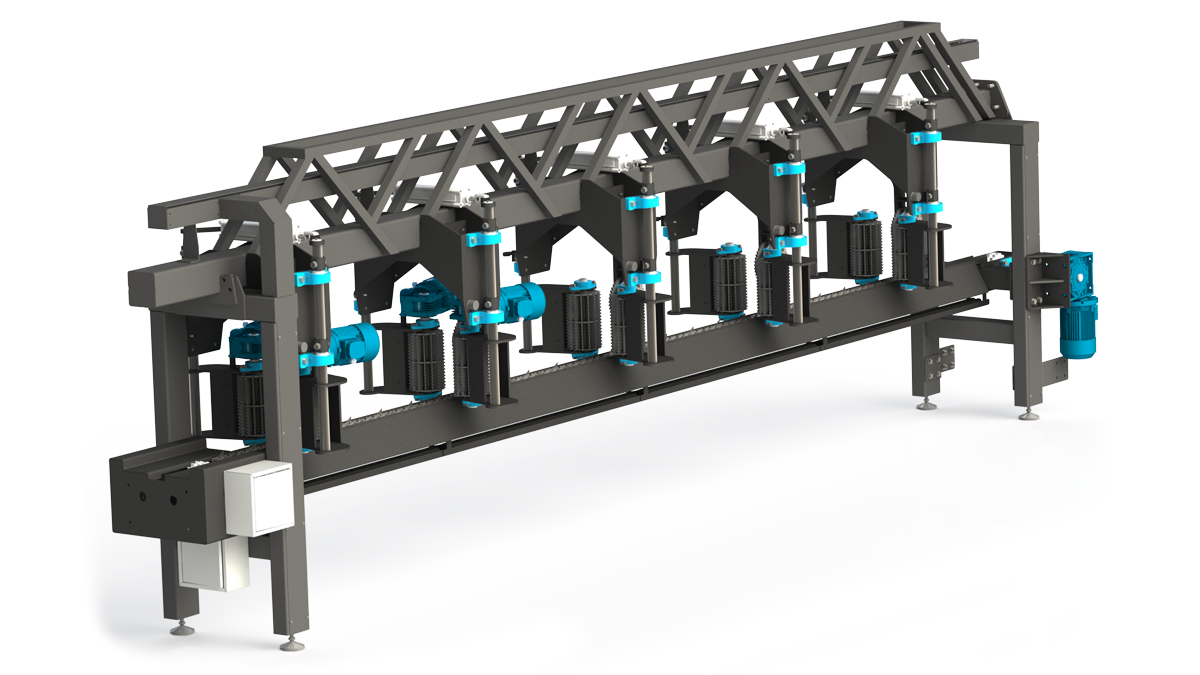

Автоматическое центрирующее устройство
Данное устройство предназначено для получения призмы с разделителя горбыля с последующим автоматическим центрированием призмы и подачей в многопильный станок.
Автоматическое центрирующее устройство
Автоматическое центрирующее устройство
Технические характеристики автоматического центрирующего устройства
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Максимальная высота призмы, мм
210
Минимальная высота призмы, мм
50
Максимальная длина колодки, мм
6 500
Минимальная длина колодки, мм
1 200
Максимальная ширина призмы, мм
400
Скорость подачи бревна, м/мин.
5-30
Мощность привода подачи, кВт
2,2
ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
Длина, мм
7 960
Высота, мм
1 670
Ширина, мм
1 060
Масса, кг
1 200

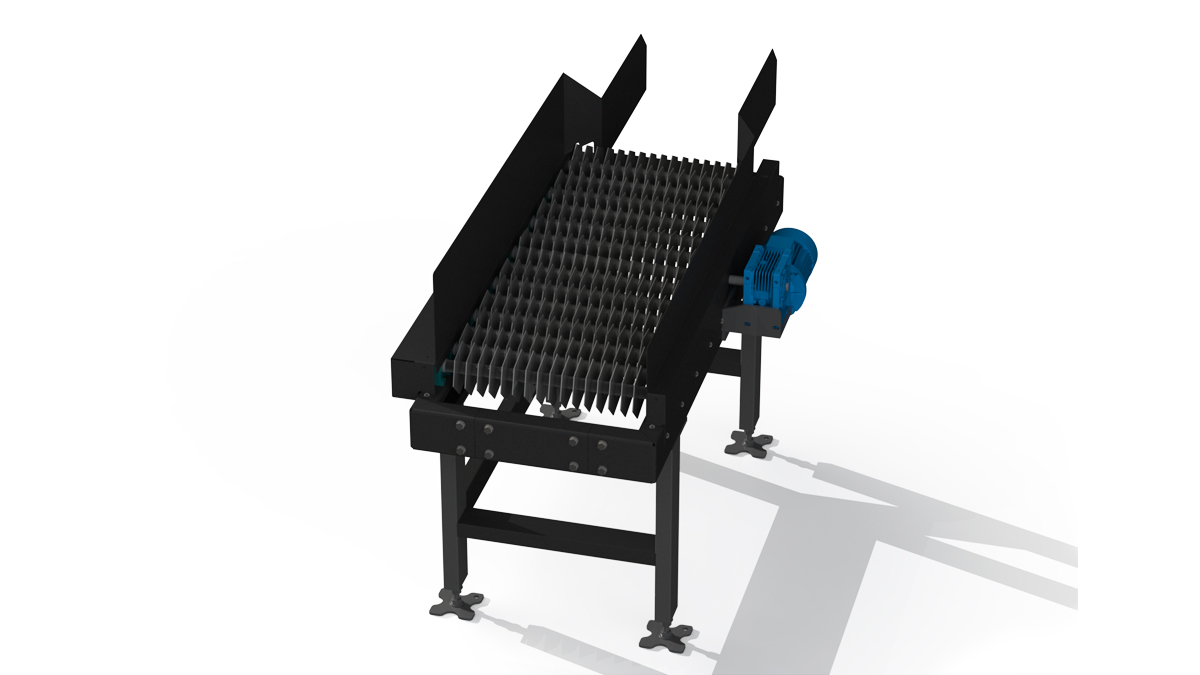

Рольганги
Данное устройство предназначено для транспортировки и подачи пиломатериала.
Рольганг

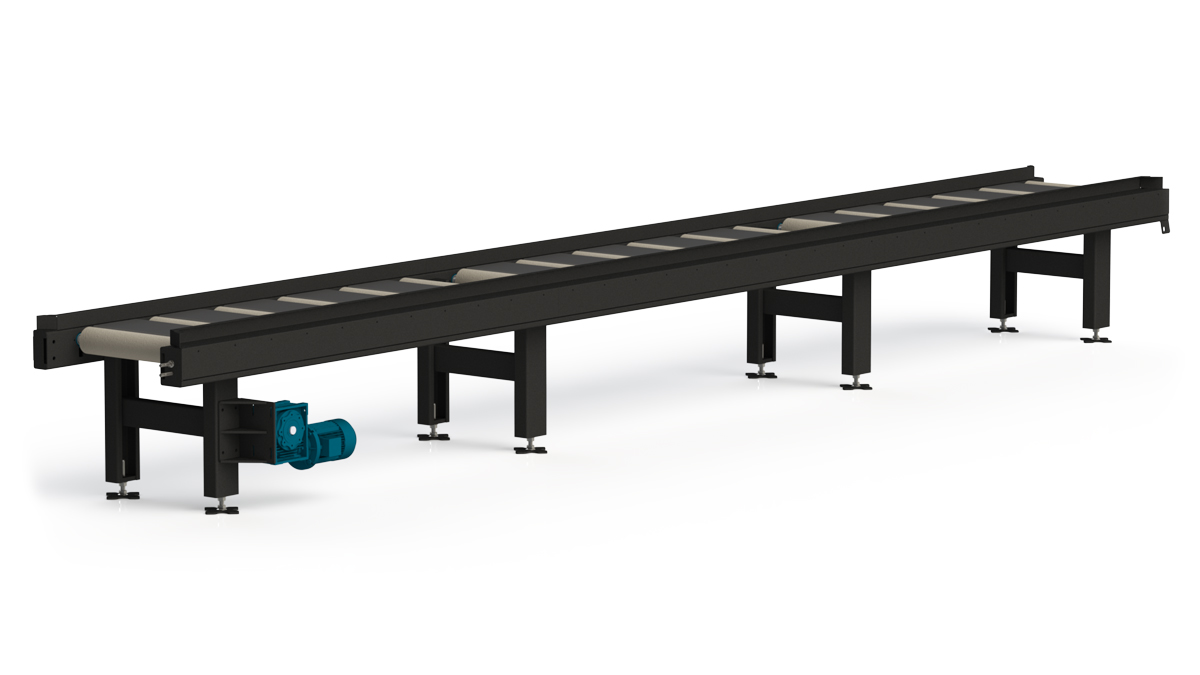

Рольганг приводной
Технические характеристики рольганга приводного со сбрасывателем
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Ширина рабочей поверхности, мм
630
Длина рабочей поверхности, мм
1 600
Скорость вращения валов, об./мин.
69,5
Мощность привода подачи, кВт
1,5
ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
Длина, мм
1 740/2 250
Высота, мм
980/
Ширина, мм
1 010
Масса, кг
400

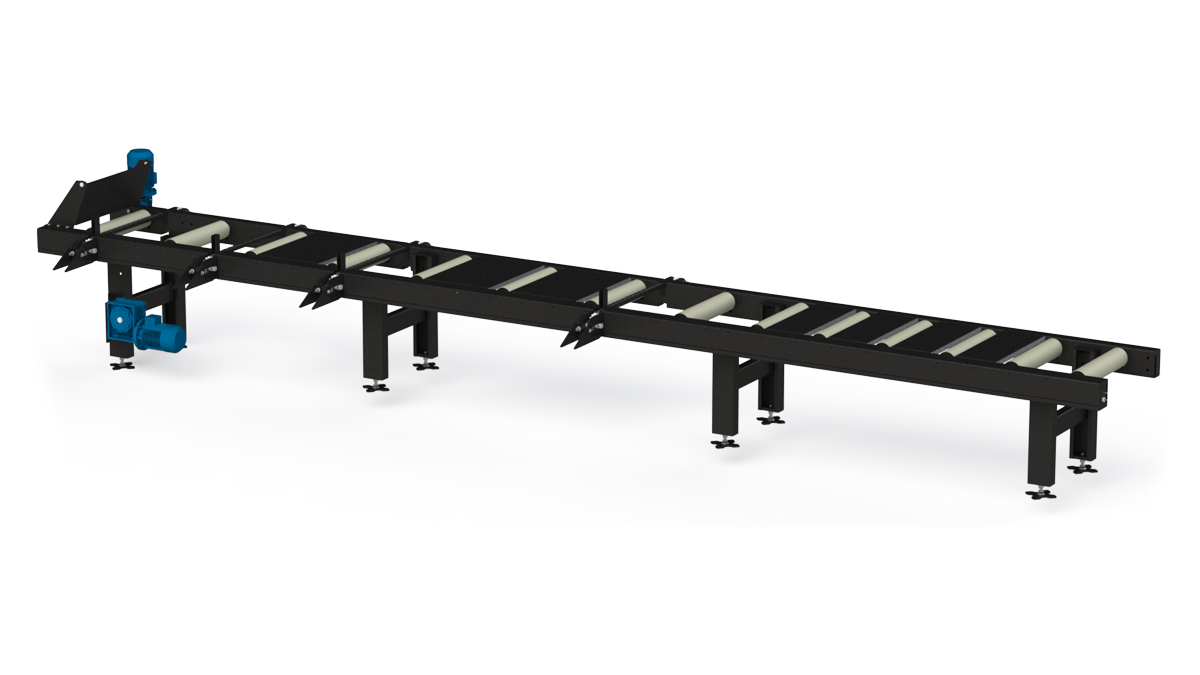

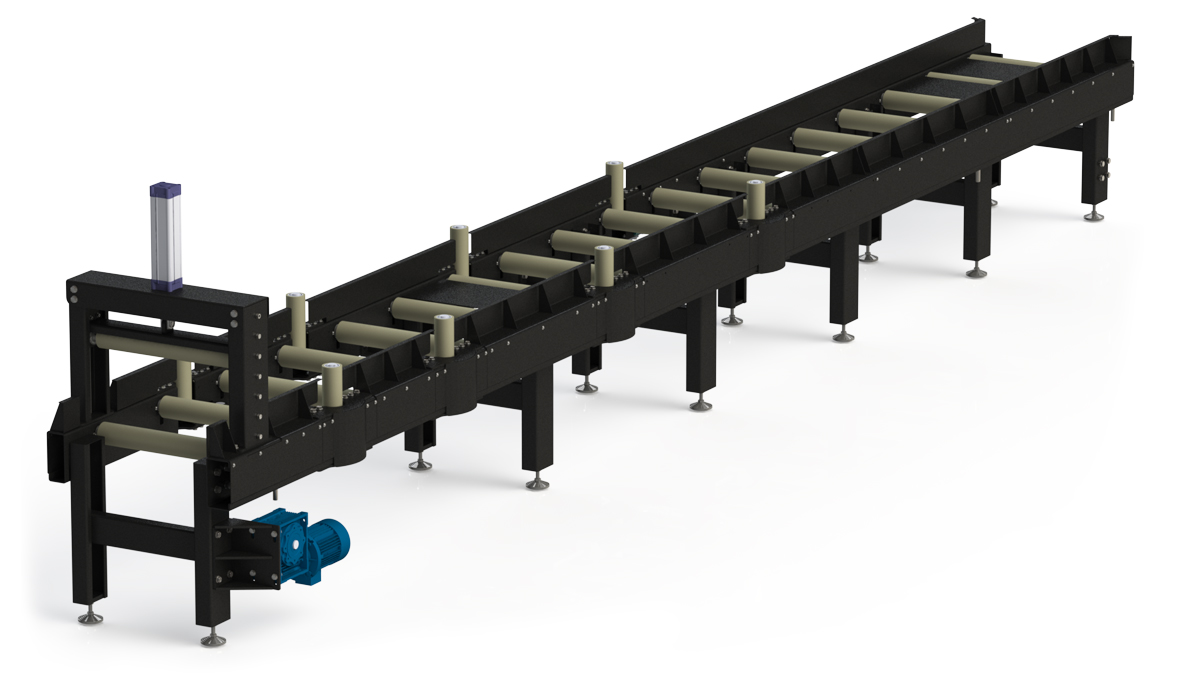

Рольганг приводной со сбрасывателем
Данное устройство предназначено для транспортировки пиломатериалов с последующей боковой разгрузкой.
Рольганг приводной со сбрасывателем
Рольганг приводной со сбрасывателем
Технические характеристики рольганга приводного со сбрасывателем
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Диаметр опорных роликов, мм
114
Ширина опорных роликов, мм
560/960
Максимальная длина колодки, мм
6 500
Минимальная длина колодки, мм
1 200
Высота подачи (без опор), мм
680/910
Скорость подачи бревна, м/мин.
5-30
Мощность привода подачи, кВт
2,2
Мощность привода скидывания, кВт
1,1
ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
Длина, мм
7 201
Высота (без опор), мм
991/1 120
Ширина, мм
1 500/1 860
Масса, кг
850/1 100

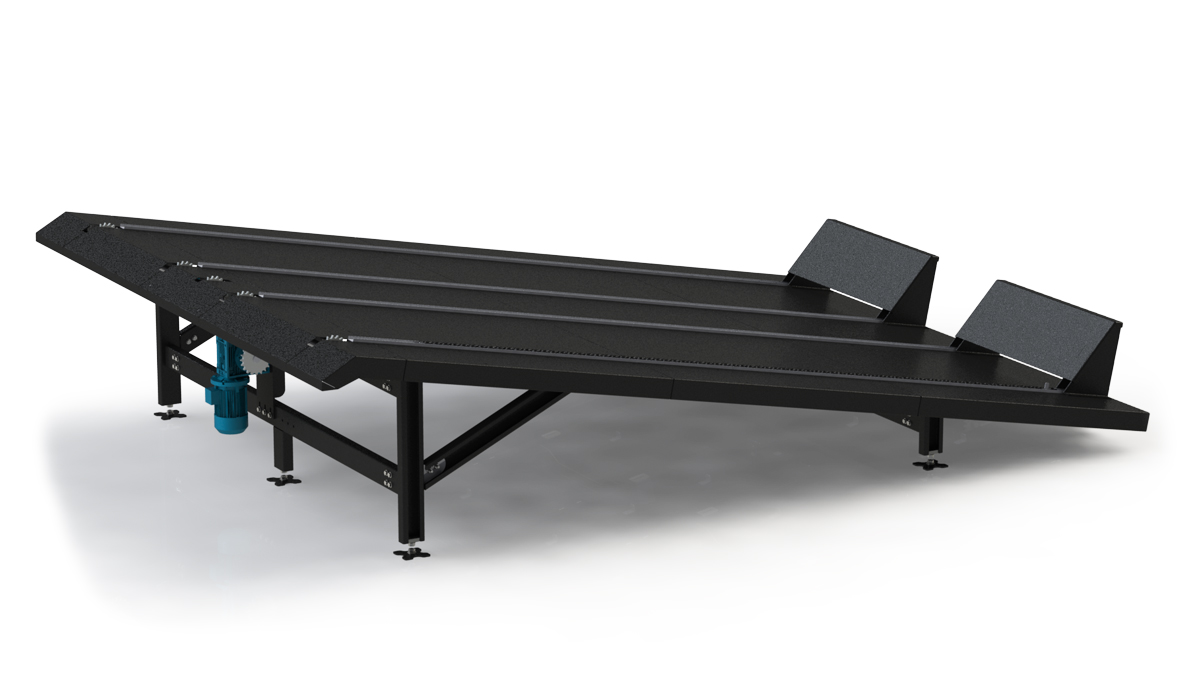

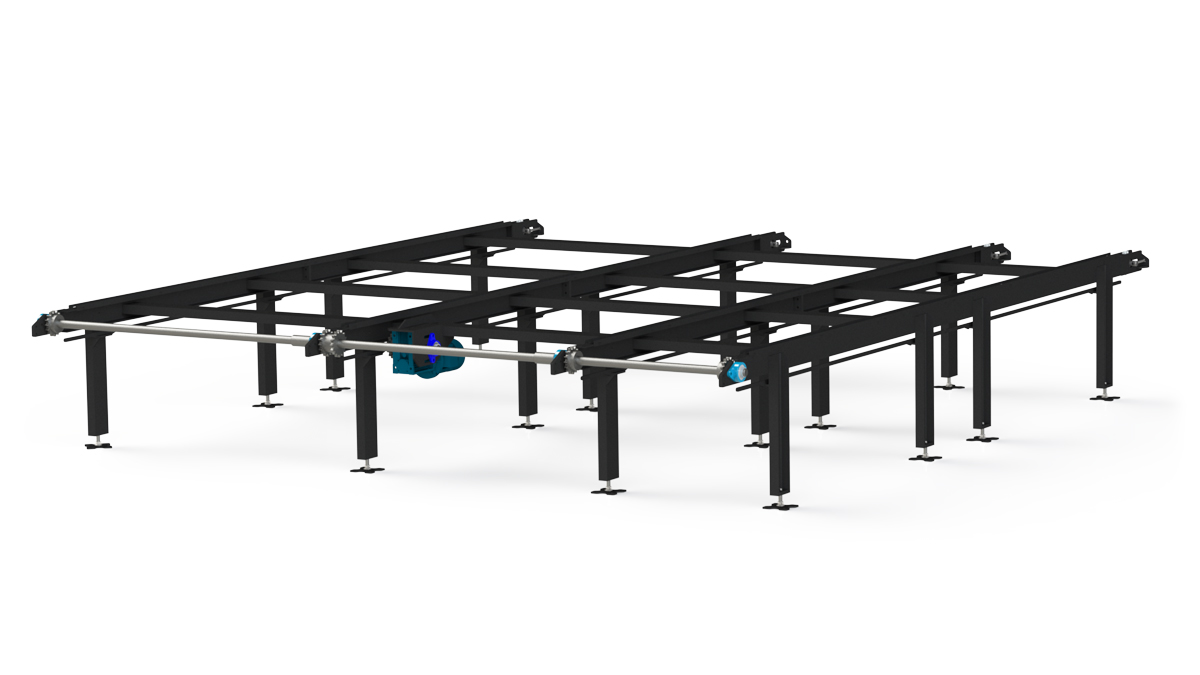

Сортировочный транспортер для досок
Сортировочный транспортер предназначен для подачи доски, которые подаются с многопильного или обрезного станков, на торцовочный станок, или уже составления его в стопках.
Область применения: данное изделие применяется на деревообрабатывающих предприятиях с объемом производства не менее 10 м3/час. (В зависимости от мощности установленных двигателей на станках).
Сортировочный транспортер для досок
Технические характеристики сортировочного транспортера
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Максимальная длина бревна, мм
6 500
Минимальная длина бревна, мм
800 (1000)
Скорость подачи бревна, м/мин.
18
Мощность привода подачи, кВт
3
ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
Длина, мм
5 100*
Высота, мм
573/758
Ширина, мм
4 449
Масса, кг
800/900

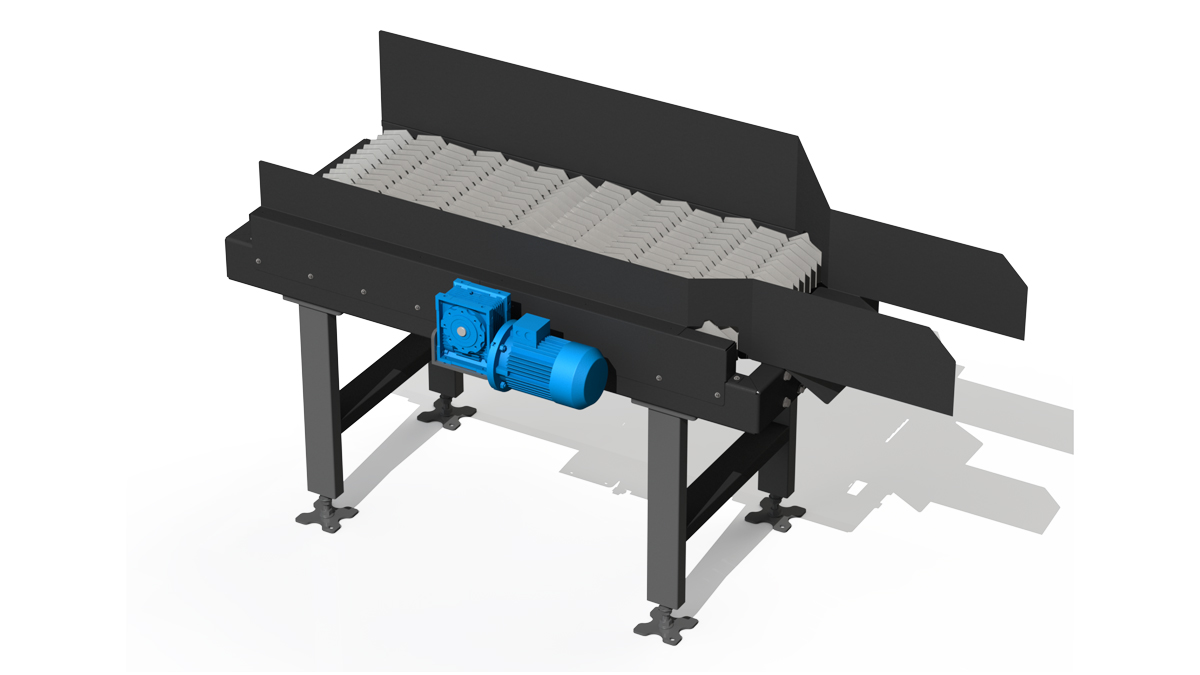

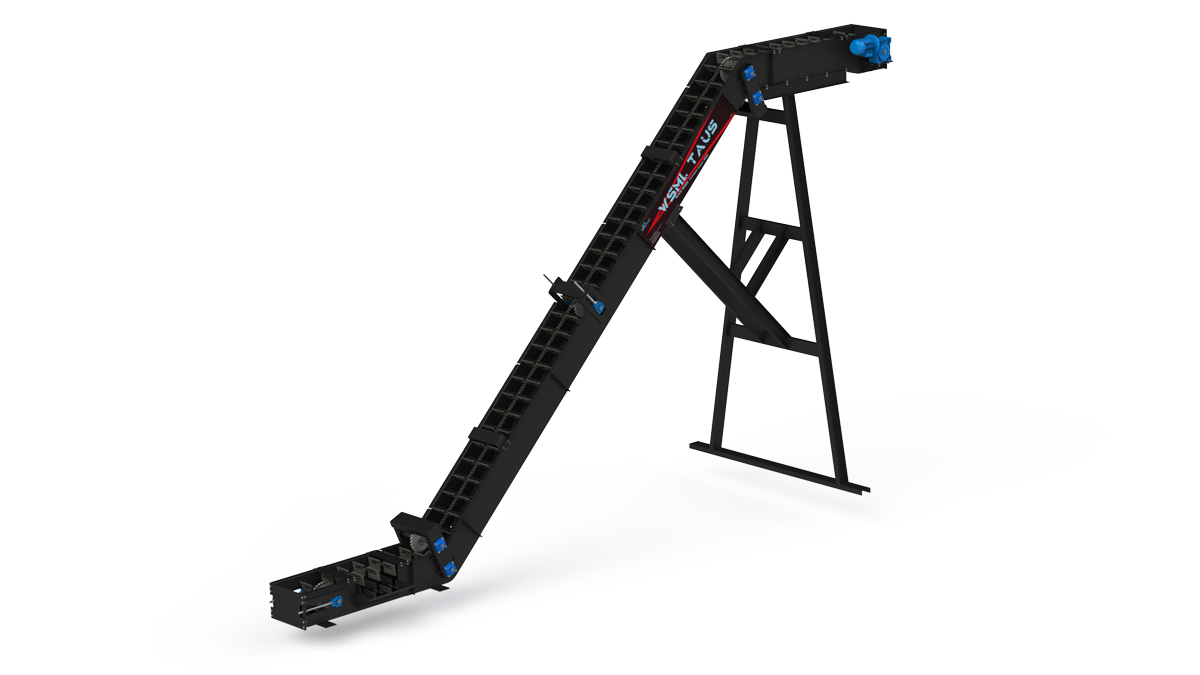

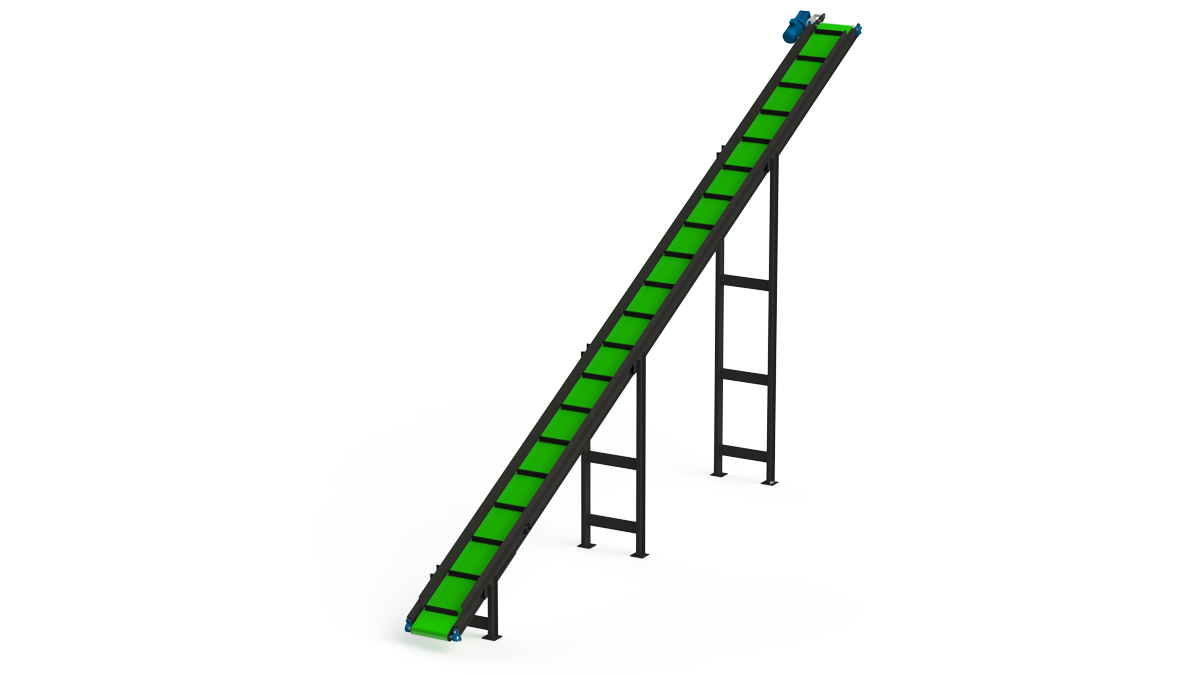

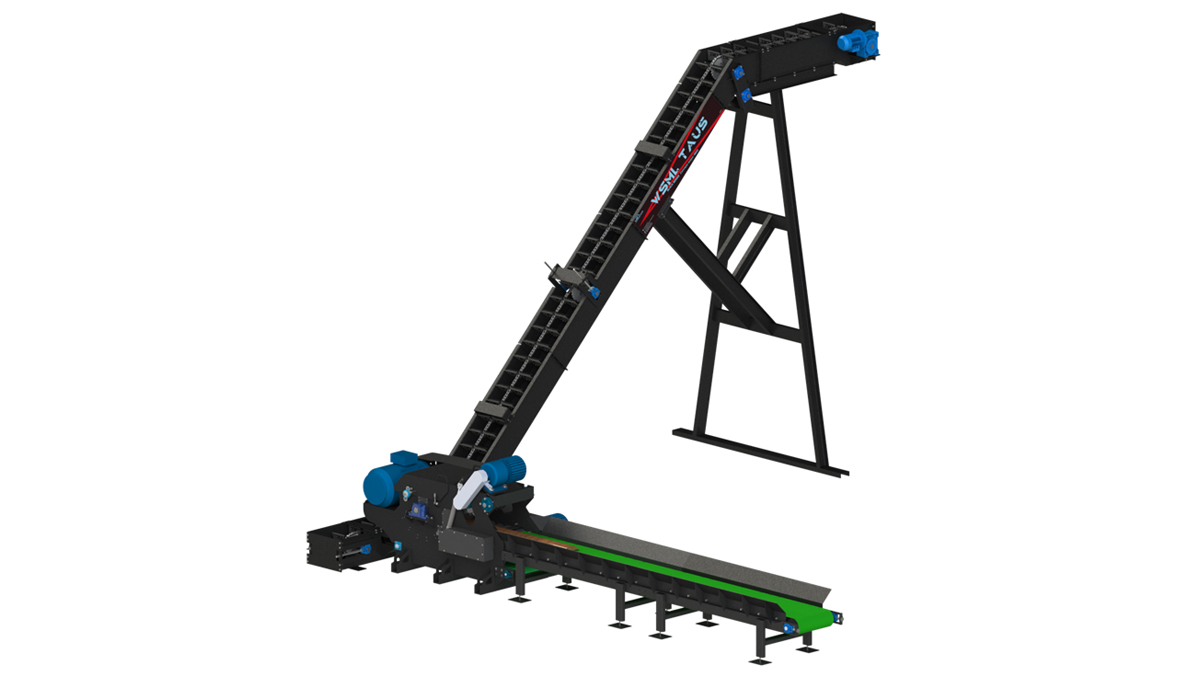

Система отвода опилок
Данное устройство предназначено для отвода опилок от станков и для дальнейшей транспортировки их в контейнер. Скребковый транспортер предназначен для транспортировки в контейнеры, другие для транспортировки не делового горбыля и опилок.

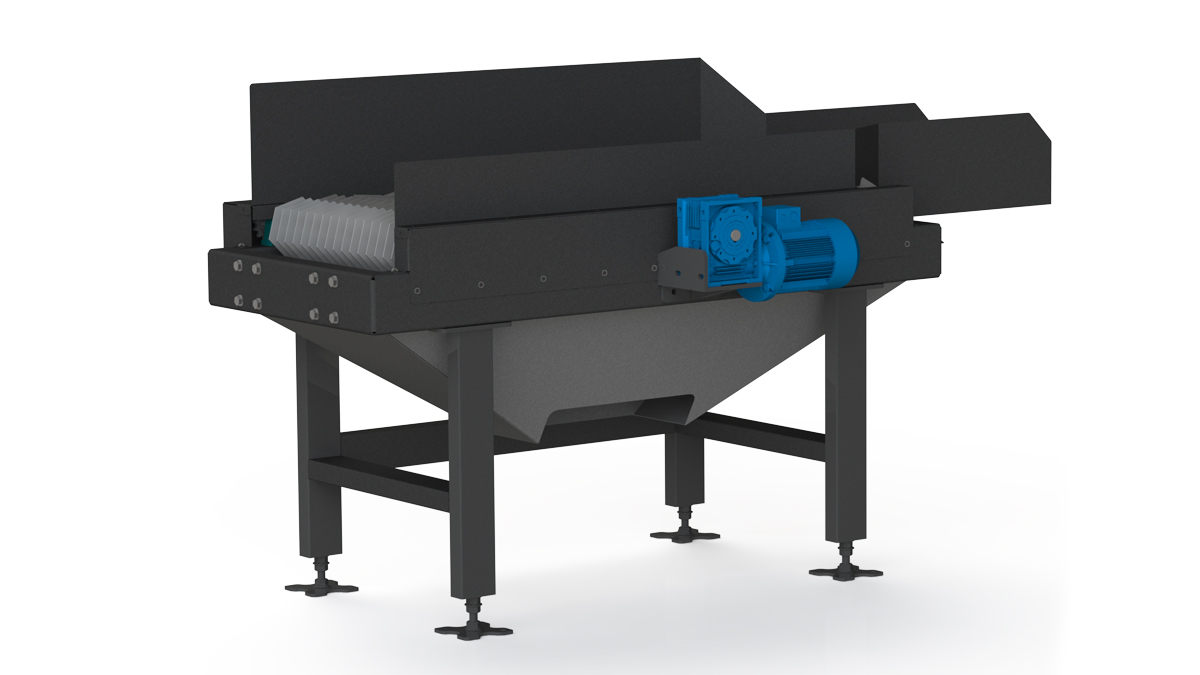

Сепаратор
Данное устройство предназначено для отделения крупнокусковых отходов на участке приемки сырья.
Сепаратор
Сепаратор
Сепаратор
Технические характеристики сепаратора
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Ширина рабочей поверхности, мм
630
Длина рабочей поверхности, мм
1 600
Скорость вращения валов, об./мин.
69,5
Мощность привода подачи, кВт
1,5
ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
Длина, мм
1 740/2 250
Высота, мм
980
Ширина, мм
1 010
Масса, кг
400
